Jak připojovat 1modulové jističochrániče LMF nejen v domovních instalacích
1modulové jističochrániče LMF jsou aktuálně velmi populární, protože přinášejí značnou úsporu místa a zároveň zaručují vysokou míru bezpečnosti a spolehlivosti. Jejich používání, zejména ve světelných obvodech, navíc podpořila nová edice normy ČSN 33 2130 ed.4, o čemž pojednává článek Hlavní novinky v ochraně a jištění zásuvkových a světelných obvodů podle ČSN 33 2130 ed.4.
Připojování jističochráničů LMF v bytech a rodinných domech
V bytech a rodinných domech se používají 1modulové jističochrániče LMF především pro jištění a chránění světelných obvodů. Nejčastěji se používají jističochrániče LMF-10B-1N-030A, typ A, které vyžaduje výše uvedená norma. Jejich připojení k jištění a chránění jednoho nebo dvou světelných obvodů se řeší jednotlivými vodiči.

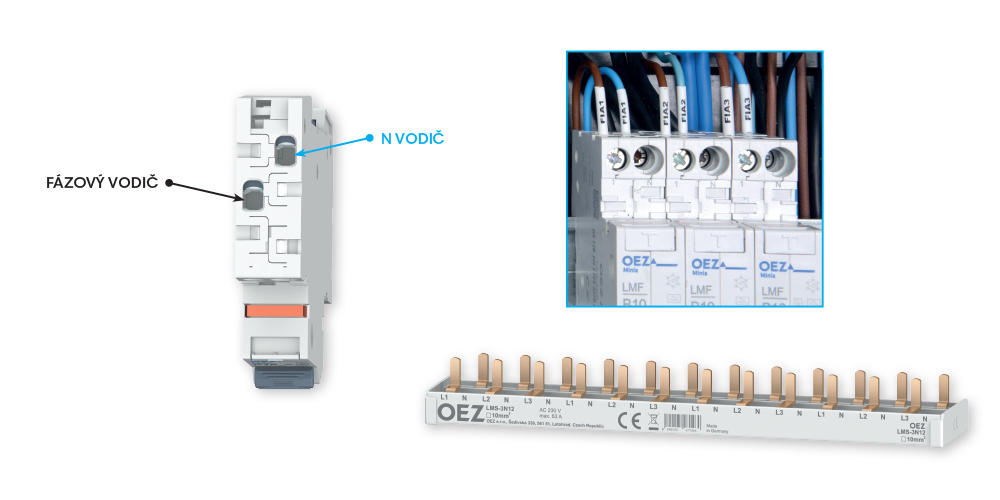

Pokud instalace zahrnuje 3 a více světelných obvodů napájených ze stejné fáze, můžete si práci s připojením LMF výrazně usnadnit jednofázovou propojovací lištou. Tu si uříznete buď z metrové LMS-1N60, nebo z 12modulové LMS-1N12. Pokud byste chtěli i zásuvkové obvody jistit a chránit jističochráničem, pak se nejčastěji používá typ LMF-16B-1N-030A. Oba uvedené typy jističochráničů jsou běžně skladem na všech prodejních místech velkoobchodů.

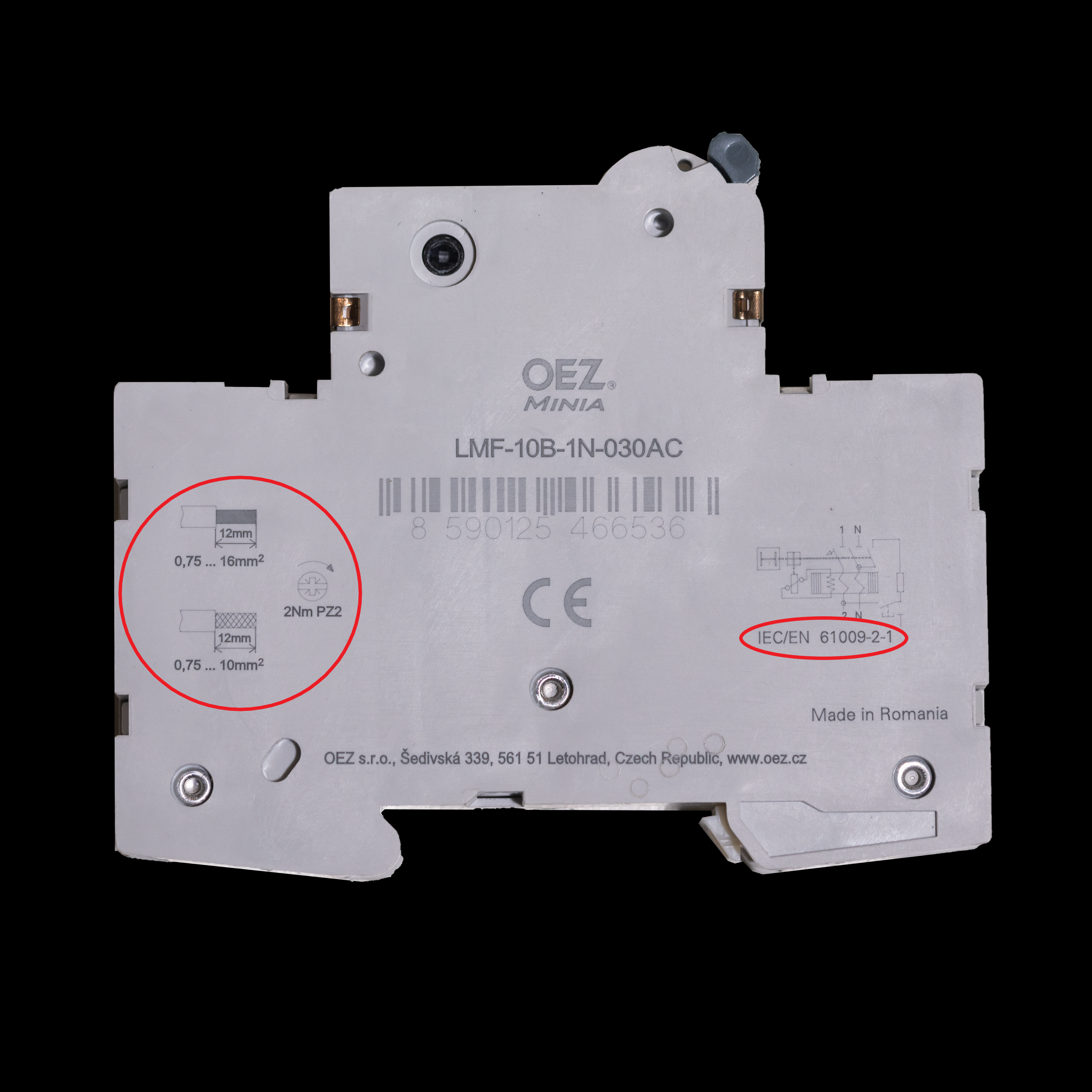

K připojování 1modulových jističochráničů LMF doporučujeme používat šroubováky typu PZ2, stejně jako u jističů LTE/LTN. I s izolovaným šroubovákem PZ2 se dostanete do pravé svorky pro N vodič, která je zanořena hlouběji. Vodiče s průřezem od 0,75 mm² do 16 mm² doporučujeme odizolovat v délce 12 mm, zasunout do svorky a dotáhnout šroubovákem silou 2 Nm. Všechny tyto informace jsou součástí potisku na pravém boku přístroje.
Na tomto boku jističochráničů LMF najdete ještě vnitřní schéma zapojení a označení výrobkové normy ČSN EN 61009-2-1, podle které jsou tyto přístroje konstruovány. Tato norma deklaruje, že jističochrániče jsou funkčně nezávislé na síťovém napětí, stejně jako 2modulové produkty dalších renomovaných výrobců. V provozu to znamená, že spolehlivě fungují i při přerušení N vodiče, čímž zajišťují maximální bezpečnost uživatelů. Na předmětovou výrobkovou normu ČSN EN 61009-2-1 se zároveň odkazuje i „uživatelská“ norma ČSN 33 2000-5-53, která řeší pravidla pro návrh a instalaci elektrických rozvodů a kterou znají a používají všichni zodpovědní elektrikáři. Další podrobnosti najdete v článku MiniaMini – elektrikáři nejvíce oceňují poloviční místo u jističochráničů LMF.
Jističochrániče LMF v komerčních instalacích
Komerční budovy obsahují výrazně vyšší počet jištěných a chráněných obvodů, a tak při jejich montáži rozváděčů elektromontéři používají propojovací lišty běžně. A pokud jsou v daném místě zkratové proudy do 6 kA, mohou využít prostorově úsporné jističochrániče LMF.
A) Propojování jističochráničů LMF

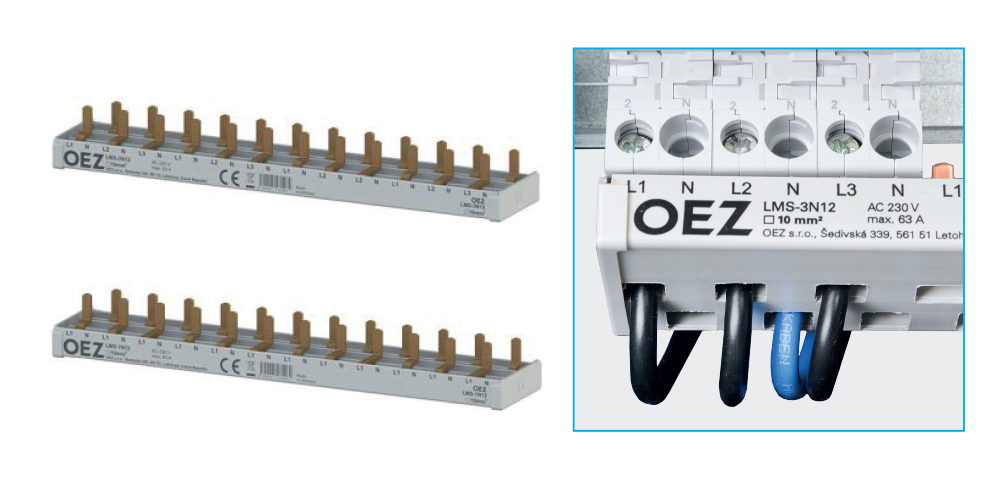

Pro 1fázové propojení jističochráničů lze využít metrovou / 60modulovou propojovací lištu LMS-1N60 nebo 12modulovou lištu LMS-1N12. V praxi se však vzhledem k rovnoměrnějšímu zatěžování fází a požadavkům na vyšší selektivitu častěji uplatňují 3fázové lišty, ať už v metrovém provedení LMS-3N60, nebo jako 12modulové LMS-3N12.
Tato řešení jsou ideální pro patrové rozváděče v administrativních objektech či v jiných rozsáhlejších elektroinstalacích, kde je kladen důraz na přehledné a časově efektivní zapojení. Konstrukce lišt navíc umožňuje snadné odbočení z kterékoliv napájecí svorky, například pro připojení přístrojů v další řadě.
B) Propojování jističochráničů LMF se 4pólovými vypínači MSN nebo chrániči LFE
Pro oddělená spínání menších skupin vývodů a menších rozváděčů je výhodné používat speciální 3fázové propojovací lišty k propojení běžných 4modulových přístrojů s 1modulovými jističochrániči.

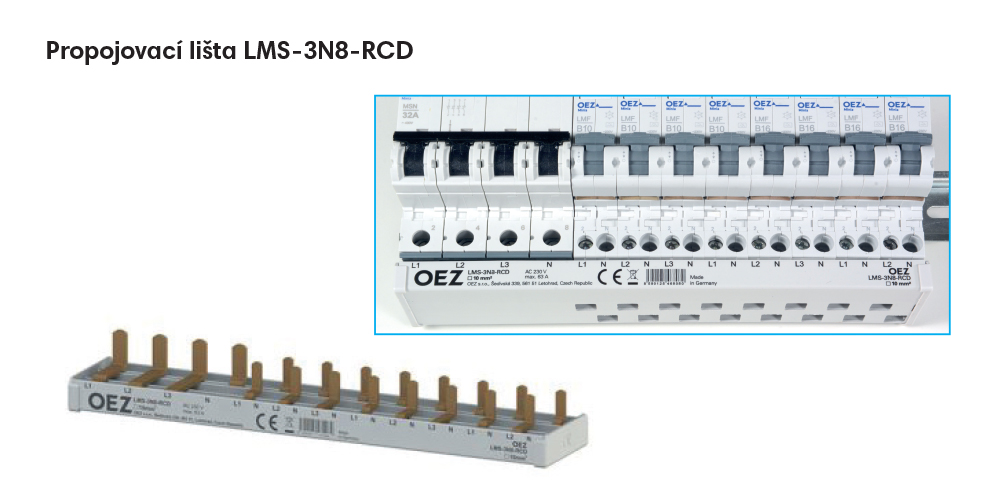

Pro komerční aplikace s 8 jističochrániči LMF jsou ideálním řešením lišty LMS-3N8-RCD v kombinaci se čtyřpólovým hlavním vypínačem MSN. Tyto lišty jsou vybaveny čtyřmi klasickými kolíky (L1, L2, L3, N) pro napájení standardních přístrojů a osmi „dvoukolíky“ L a N (L1+N, L2+N, L3+N, L1+N, …) pro jističochrániče LMF. Praktickým využitím této konfigurace je rozvodnice s těmito 4 sestavami, kterými byla realizována napájecí soustava pro 32 napáječek skotu v kravíně.
Lišta LMS-3N8-RCD nabízí nejen elegantní řešení pro připojení jističochráničů LMF, ale také vysokou flexibilitu v dalších aplikacích. Kromě jističochráničů LMF do ní můžete zapojit 1modulové obloukové ochrany LMA, AFDD, které jsou ideální pro zvýšenou požární bezpečnost v rizikových objektech, nebo 1modulové 1N jističe LMB, které jsou součástí systému MiniaMini. Napájecí strana lišty se pro tyto případy zpravidla osazuje 4pólovými chrániči řady LFE. Díky této univerzálnosti mohou být propojovací lišty LMS-3N8-RCD skvělým řešením pro komerční aplikace, kde se klade důraz na prostor, rychlost instalace i bezpečnost.
Všechny 1modulové přístroje přinášejí velmi zajímavé možnosti řešení rozvodnic a rozváděčů. Seznamte se s jejich jednodušší montáží a uživatelskými přínosy v brožurách Systém MiniaMini a Benefity a tipy.
