Hlavní novinky v ochraně a jištění zásuvkových a světelných obvodů podle ČSN 33 2130 ed.4.

Norma ČSN 33 2130 ed.4 platí pro navrhování, provádění a rekonstrukce vnitřních silových a sdělovacích elektrických rozvodů ve stavbách bytové a občanské výstavby a ve stavbách s obdobným provozem. Řeší tedy stavby pro bydlení (domy, byty, ale i hotely a podobně) a stavby občanské výstavby (administrativní budovy, vzdělávací instituce, kanceláře, úřady a podobně). V podstatě upřesňuje a stanoví další požadavky na elektrickou instalaci, které je nutné brát v potaz, kromě požadavků vyplývajících ze známého souboru norem ČSN 33 2000 a případně dalších souvisejících norem. Všechny nové projekty musí od 1. 1. 2025 splňovat tuto novou edici normy.

Zásuvkové obvody

U zásuvkových obvodů defacto nedošlo ke změnám v reálném používání chráničů. Mohou být stále používány chrániče typu AC, nicméně musí být současně brány v úvahu i požadavky souvisejících norem, v tomto případě konkrétně ČSN 33 2000-5-53, která stanovuje pravidla pro výběr správného typu chrániče. Ale u OEZ to je pro vás jednoduché, protože již téměř 2 roky dodáváme za stejné ceny lepší chrániče typu A.

Norma však obsahuje několik zajímavých dalších změn a upřesnění:

• Na jeden zásuvkový okruh smí být i nadále připojeno maximálně 10 zásuvek. Nově se však vícenásobná zásuvka považuje za tolik zásuvek, kolik má skutečně „strojků“ (například 5násobný rámeček se zásuvkami se počítá jako 5 zásuvek). Výjimku tvoří vícenásobné zásuvky, které napájejí pouze jedno konkrétní zařízení nebo technologii. V takovém případě se mohou započítat jako jedna zásuvka. Musí však být jasně a trvale označeny štítkem viditelným i za běžného provozu (například „Pouze pro AV techniku“ nebo „Napájení televizoru“).
• Pokud je v umývacím prostoru instalována baterie se sprškou, je nutné vymezit hranice tohoto prostoru podle ČSN 33 2000-7-701 a TNI 33 2000-7-701.
• Zásuvky nesmějí být umístěny v ochranném prostoru sporáku nebo varné desky.

Světelné obvody

Od roku 2018 platí povinnost chránit každý světelný okruh vlastním chráničem. Starší znění normy umožňovalo různé volné výklady. ČSN 33 2130 ed.4 tyto nejasnosti odstraňuje a požadavky jednoznačně stanovuje. V kapitole 5.2.9 – Jištění světelných obvodů jsou formulovány tyto zásadní požadavky:

• Každý světelný obvod musí mít vlastní chránič 30 mA.

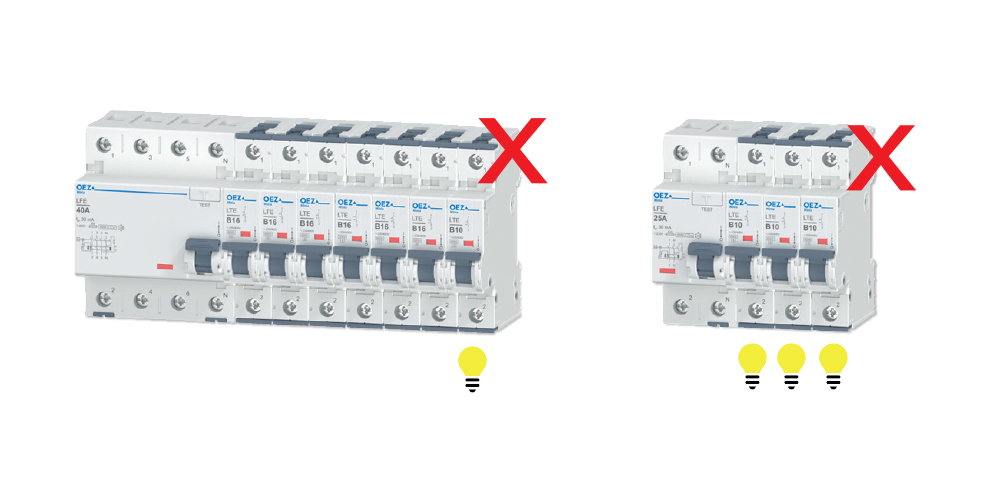

• Světelný obvod musí být chráněn odděleně od zásuvkových obvodů.
• Pro světelné obvody jsou zakázány chrániče typu AC.

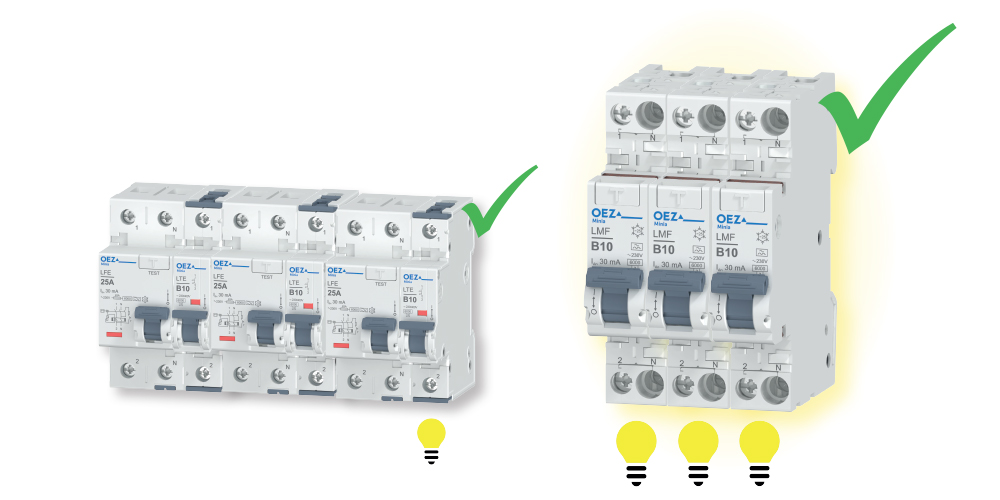

V elektroinstalacích využívající přístroje OEZ jsou již delší dobu oblíbenou volbou 1modulové jističochrániče LMF, jejichž přínos nová norma dále posiluje. Klíčovou změnou je, že každý světelný obvod musí mít vlastní chránič, který nesmí být sdílen ani se zásuvkovými obvody, ani s jinými světelnými okruhy.

S jističochrániči LMF-10B-1N-030A nyní ušetříte 2/3 místa oproti klasické kombinaci chrániče a jističe.
