Technické dotazy - Varius 2023

    Varius (2023): Nabízíte signalizaci stavu pojistkové vložky také u 1pólových řadových pojistkových odpínačů 3NP1?

    Ano, u 1pólových pojistkových odpínačů 3NP1 nabízíme elektronickou signalizaci typu EFM15 (signalizace pomocí LED) s externím napájením 24 V DC, např. pro velikost 000 s typovým označením 3NP1121-1CA24 - viz zde nebo strana C16 katalogu Pojistkové systémy Varius (VA02-2022-CZ). Jako externí zdroj můžete použít bezpečnostní napájecí zdroj UNZ-10T-X024 - viz zde nebo strana H20 katalogu Modulární přístroje Minia (MI012022-CZ).

    Varius (2023): Mají řadové pojistkové odpínače 3NP1 signalizaci stavu pojistkových vložek bezpotenciálové kontakty?

    Ano, signalizace stavu pojistkových vložek MFM, EFM10, EMF20, EFM25, viz obrázky níže, pracují bez externího napájení. Pouze signalizace EFM15 potřebuje externí napájení. Více zde.

    Varius (2023): Jsou možné přívody spodem jak odpínačů válcových pojistek OPVP, tak u řadových pojistkových odpínačů 3NP1?

    Zapojení přívodů spodem je možné u odpínačů OPVP i 3NP1 bez omezení elektrických parametrů a bez jakékoliv úprav připojení. Tato informace je uvedena v úvodním textu u každé velikosti přístrojů. Doporučujeme pro obsluhu zařízení na přístroj doplnit informaci "Pozor, přívod spodem".

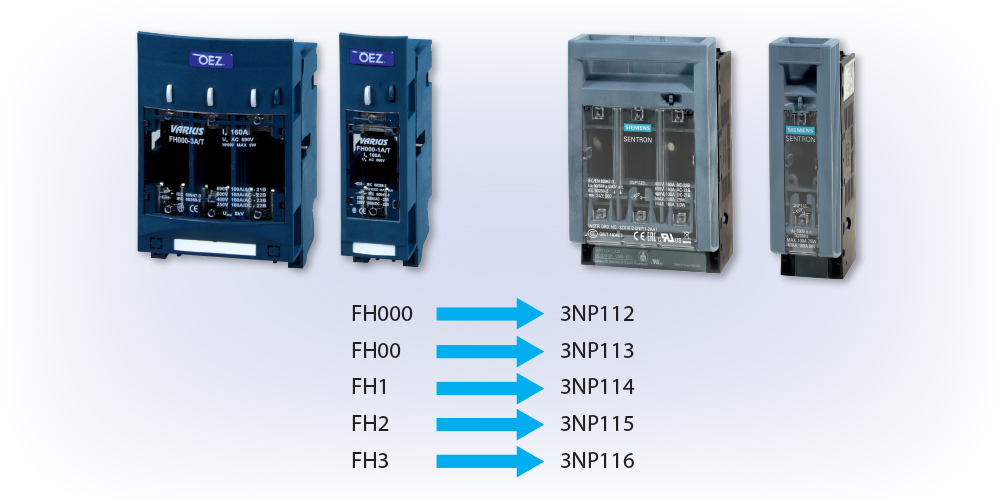

    Varius (2023): Jsou potřeba k připojení řadových pojistkových odpínačů 3NP1 na přípojnice s rozteči 60 mm, stejně jako u dřívějších odpínačů FH, adaptéry?

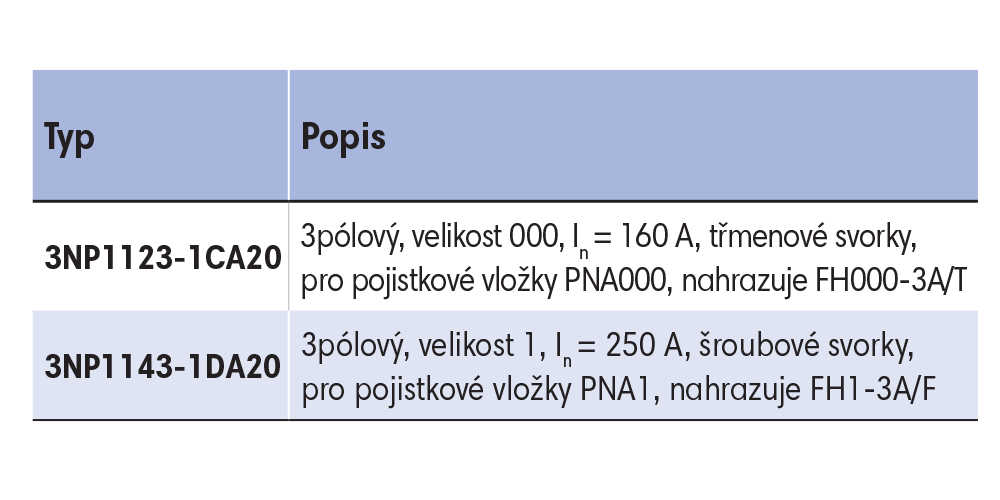

    Pojistkové odpínače 3NP1 k montáži na přípojnice s rozteči 60 mm se objednávají přímo jako provedení na přípojnicové systémy 60 mm s označením 3NP11..-1BC.., např. 3pólový odpínač velikosti 000 má typové označení 3NP1123-1BC20 - viz zde nebo viz strana C16 katalogu Pojistkové systémy Varius (VA02-2022-CZ).

    Varius (2023): Je možné použít lištové pojistkové odpínače FSD s vývody nahoře?

    Ano, vývody nahoře lze realizovat u všech odpínačů FSD. Provádí se jednoduše otočením nástavby odpínače o 180° po předchozím uvolnění upevňovacích šroubů pootočením. Doporučujeme použít kryt připojovacího prostoru OD-FS123-KP ke zvýšení ochrany obsluhy. Podrobněji např. Návod k použití pro velikosti FSD1,2,3.

    Varius (2023): Dodáváte řadové pojistkové odpínače 3NP1 s vývody nahoře?

    Provedení odpínačů 3NP1 s vývody nahoře nenabízíme, protože každý běžný odpínač 3NP1 je možné jednoduše upravit na připojení s vývody nahoře. Provádí se to pootočením nástavby přístroje 180°, viz video Velikost 000 - Montáž na přípojnicové systémy. K odpínačům doporučujeme používat kryty připojovacího prostoru kvůli zvýšení ochrany obsluhy.

    Varius (2023): Mohou se pojistkové držáky OPVF10 pro fotovoltaické pojistky použít jako odpínače DC obvodů?

    Pojistkové držáky OPVF10 pro fotovoltaické pojistky PC10 jsou navrženy podle normy ČSN EN 60269, a proto jsou to pouze zakrytované držáky pojistkových vložek. OPVF10 nemají definovanou funkci odpínání.  Pro odpínání DC obvodů můžete použít DC vypínače, které nabízíme pod označením AVN-DC-63-4.

    Pozn. Podobné přístroje, pojistkové odpínače OPVP, používané běžně pro AC obvody, jsou navrženy podle jiné normy ČSN EN 60947.

    Varius (2023): Je nějaký rozdíl mezi AC a DC tavnou ampérsekundovou charakteristikou u nožových pojistkových vložek PNA?

    Ano. U nožových pojistek PNA jsou vypínací ampérsekundové charakteristiky stejné ve stejnosměrných obvodech jako ve střídavých obvodech pouze pro časovou konstantu DC obvodu L/R = 1 ms. Avšak pokud je časová konstanta DC obvodu L/R > 1 ms, tak se příslušné vypínací časy prodlužují přímo úměrně hodnotě časové konstanty - viz tabulka níže a graf na straně H3 katalogu Pojistkové systémy Varius (VA02-2022-CZ).
