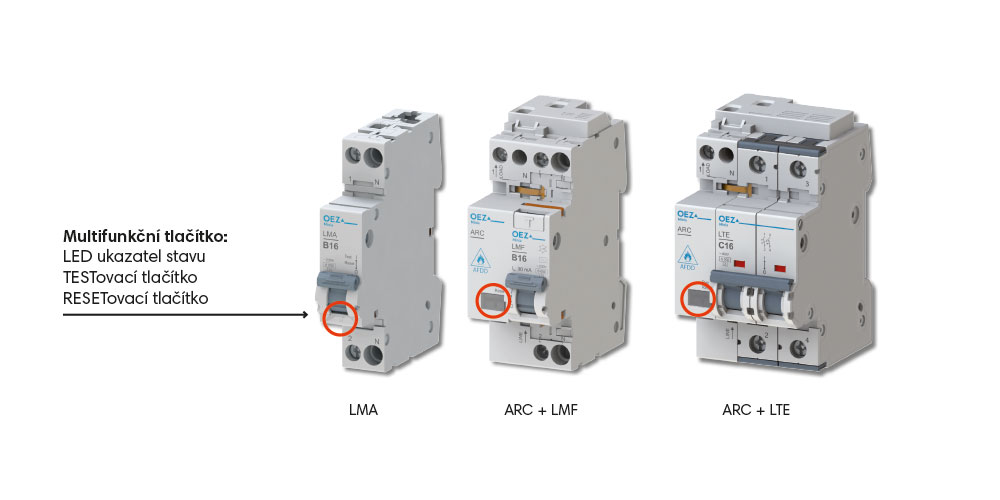

Obloukové ochrany AFDD jsou zapnuté a v provozu, pokud jejich podsvícené multifunkční tlačítko na čelní straně přístroje svítí červeně. K zajištění spolehlivého provozu má každá AFDD autotest, který se spustí každých 15 hodin. Testování je možné provádět ručně i kdykoliv v provozu pomocí multifunkčního tlačítka (tlačítko svítí červeně).

Podrobné informace k obloukovým ochranám (AFDD) najdete v kapitole E v katalogu Modulární přístroje Minia.

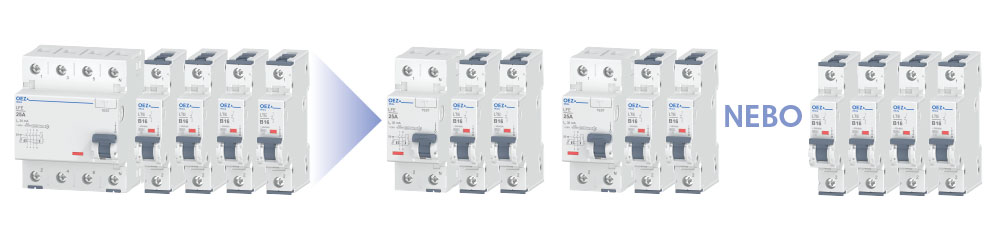

Při ochraně více 1fázových zásuvkových obvodů 3fázovým (4pólovým) chráničem musí být modrý Nvodič za chráničem pospojován se všemi N-vodiči příslušných, chráněných obvodů většinou propojených na modrém Nmůstku umístěném v blízkosti příslušného chrániče.

Pokud však dojde k přerušení Nvodiče před chráničem nebo mezi chráničem a modrým Nmůstkem (uvolněný Nvodič ve svorce v rozváděči), změní se trvale napětí na zapnutých spotřebičích v obvodech za chráničem. Hodnota napětí pak místo AC 230 V může být od téměř 0 V až do 400 V (stand-by režim) v závislosti na poměru impedancí fungujících spotřebičů v jednotlivých fázích. Dlouhodobě vyšší napětí překračující AC 253 V (230 V +10%) zničí připojené spotřebiče. Na některých spotřebičích může napětí i poklesnout, což může elektronické spotřebiče také zničit.

Řešením je použít ke společné ochraně více zásuvkových obvodů více 1fázových (2pólových) chráničů nebo jističochráničů, kde k výše uvedenému nárůstu napětí nemůže dojít.

Všechny vyobrazené přístroje jsou uvedeny v katalogu Modulární přístroje Minia a Minikatalogu 2024.

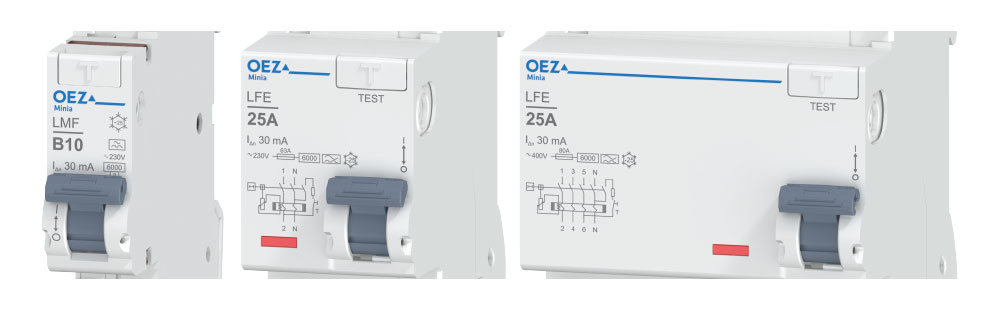

Jistič LTE s chráničem LFE je při jištění a chránění jednoho zásuvkového nebo světelného obvodu o cca 20% levnější než jističochránič LMF. K montáži LTE + LFE jsou v rozváděči potřeba 3 moduly místa, tedy 3x více, než potřebuje jističochránič LMF. Proto se většinou pro jištění a chránění jednoho obvodu používají jističochrániče.

V případě jištění a chránění více zásuvkových obvodů bývá zajímavější použít více jističů LTE za chráničem LFE. OEZ typicky doporučuje až 4 jističe za jeden chránič.

V případě jištění a chránění více světelných obvodů je potřeba zajistit jejich nezávislost (viz norma ČSN 33 2130 ed.3) a tudíž použít více jističů LTE za jeden chránič nedoporučujeme.

Pozn. Často se používají k jištění a chránění jednofázových obvodů 4pólové chrániče. Řešení vychází levněji, avšak při poruše N vodiče před chráničem i za chráničem hrozí riziko přítomnosti sdruženého napětí 400 V tam, kde je za normálního stavu fázové napětí 230 V. Sdružené napětí spolehlivě zničí připojené jednofázových spotřebiče.

Soumrakové spínače musejí mít čidlo, které vyžaduje montáž na budovu apod. včetně propojovacího kabelu. Proto nabízíme bezpracnou a bezprašnou alternativu k soumrakovým spínačů, Astro hodiny MAA, které žádný kabel ani čidlo nepotřebují.

Astro hodiny spínají podle svého „slunečního“ programu nastaveného pro vybrané místo dané GPS souřadnicemi. Stačí mít v rozváděči volné místo šíře 2 modulů, na Astro hodinách zadat jejich polohu pomocí GPS souřadnic a připojit napájení a výstup světelného obvodu. Astro hodiny MAA se nejčastěji používají ke spínání osvětlení výkladních skříní, reklam, nočního ambientního osvětlení chodeb a venkovních prostor u domů a veřejného osvětlení. Pokud se objekt nachází v údolí, kdy sluníčko vychází později a zapadá dříve, hodí se korekce nadefinovaného času. Může to být běžná korekce časová, nicméně mnohem lepší je u Astro hodin MAA korekce úhlová, která „počítá“ s odlišnou výškou sluníčka nad obzorem v různých ročních obdobích. Podrobnější informace získáte na straně F36 katalogu Modulární přístroje Minia.

Také proto jsou pro jištění a chránění světelných obvodů velmi často používány 1modulové jističochrániče. Jelikož spotřebiči jsou především LED svítidla s elektronickými zdroji, tak se ve světelných obvodech používají mnohem bezpečnější jističochrániče typu A, nejčastěji LMF-10B-1N-030A.

Systém MiniaMini obsahuje nejen 1modulové jističe LMB, jističochrániče LMF, obloukové ochrany LMA a lišty LMS k jejich vzájemnému propojování, ale také lišty LMS k propojování všech těchto přístrojů s běžnými modulárními přístroji. Jsou jimi nejčastěji 2pólové chrániče v domovních instalacích. Pro větší objekty je častější 3fázové napájení s 3N vypínači MSN, typicky až pro 8 jednofázových vývodů řešených jističochrániči LMF. Čtyři tyto sestavy jsou úspěšně použity pro 32 napáječek skotu v kravíně, přičemž v rozváděči tyto přístroje zabírají pouze 48 modulů. Více informací Systém MiniaMini.

AFDD začínaly 3modulovými sestavami jak pro AFDD s jističem (spoušť obloukové ochrany ARC + 1Npólový/2pólový jistič), tak pro AFDD s jističochráničem (spoušť obloukové ochrany ARC + jističochránič). Nové moderní obloukové ochrany pro většinu elektroinstalací se zkratovými proudy do 6 kA jsou již mnohem menší:

a)       1modulové AFDD s jističem 6 kA – typ LMA

b)      2modulové AFDD s jističochráničem 6 kA - spoušť obloukové ochrany ARC + jističochránič LMF

Navíc jsme nejběžnější „jističové“ AFDD, tzn. LMA-16B-1 pro zásuvkové obvody od 15. 6. 2024 zlevnili o 25 %.

Chrániče typu AC mohou oslepit běžná moderní elektronická zařízení, která generují pulzující stejnosměrné proudy. Vyskytují se dnes prakticky všude.

Proto doporučujeme používat bezpečnější chrániče a jističochrániče typu A, u kterých je použit dražší materiál jádra součtového proudového transformátoru s nižší remanencí, což umožňuje zachování jejich ochranné funkce i při výskytu menších hodnot pulzujícího stejnosměrného proudu (stejnosměrná složka do 6 mA).

Dodávky chráničů typu AC jsme ukončili na konci roku 2023 a na všech pobočkách velkoobchodů jsou dnes běžně skladem bezpečnější chrániče typu A.

Dodávaný sortiment jsme po předchozím rozšiřování v minulých letech na konci roku 2023 zúžili. Důvody jsou dva:

1) S rychlým rozšiřováním moderních elektronických zařízení, která generují pulzující stejnosměrné proudy, vzniká stále větší potřeba k používání chráničů typu A. Proto jsme na podzim 2023 přistoupili ke zrušení dodávek chráničů typu AC a jističochráničů typu AC z našeho sortimentu. Nyní už dodáváme pro běžné aplikace pouze chrániče typu A.

2) Po úspěšném zavedení unikátních 1modulových jističochráničů LMF, které běžně dodáváme v typu A a typu A v provedení G, jsme ukončili dodávky 2modulových jističochráničů OLE. Také proto, že jsme u OLE neměli v nabídce typ A.

jističochrániče LMF v typu A, také v provedení G
2a 4modulové chrániče LFE v typu A

6kA

jističochrániče OLI v typu A, také v provedení K (G)
chrániče LFI v typu A, F, B, B+, také v provedení G, S

10 kA

Aktuální sortiment je uveden na stranách 12 až 18 Minikatalogu 2024.
Pozn. Katalog Modulární přístroje Minia z roku 2022 obsahuje již zrušené položky chráničů typu AC (nahrazují se typem A) a jističochráničů OLE (nahrazují se 1modulovými LMF).

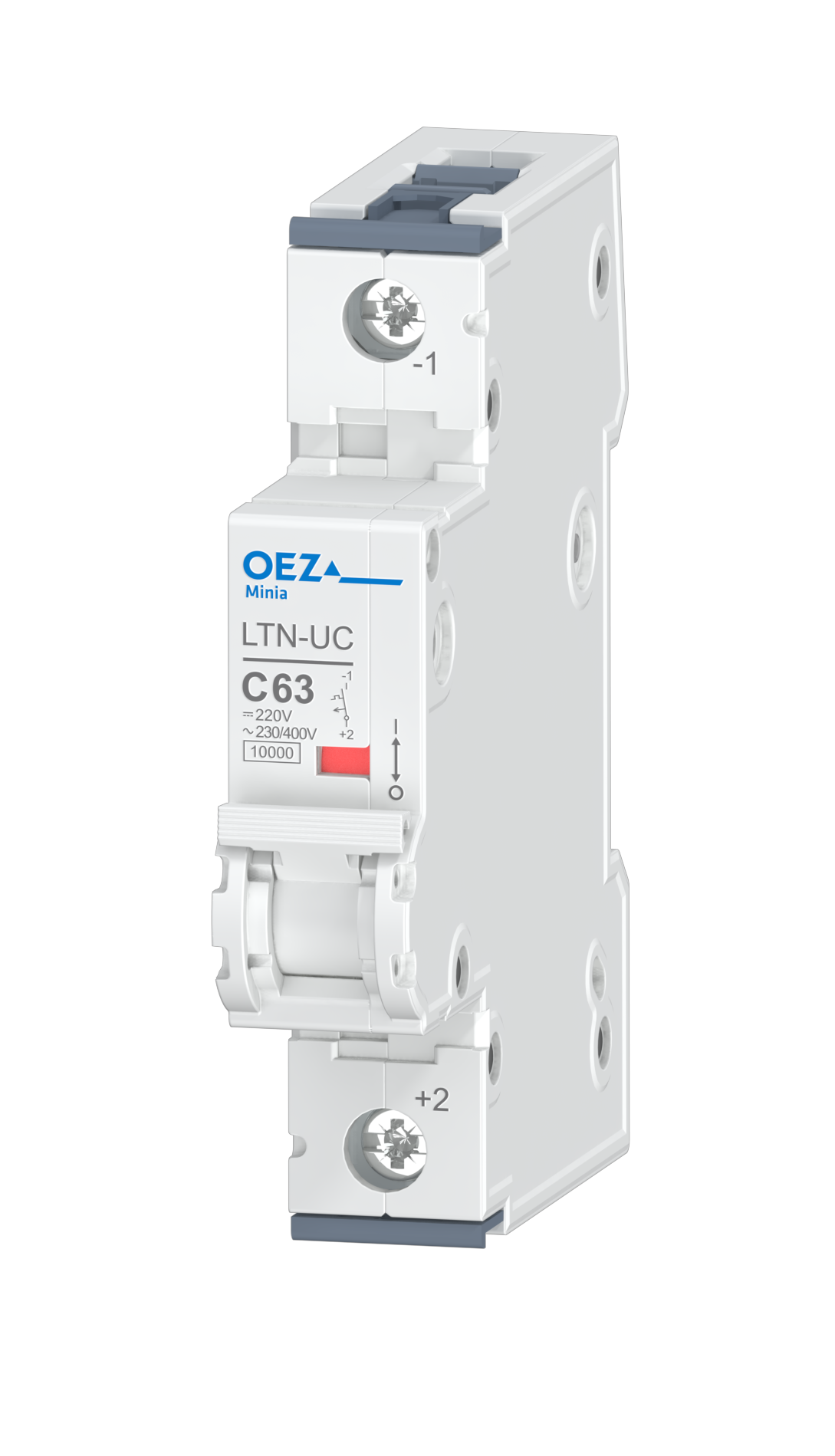

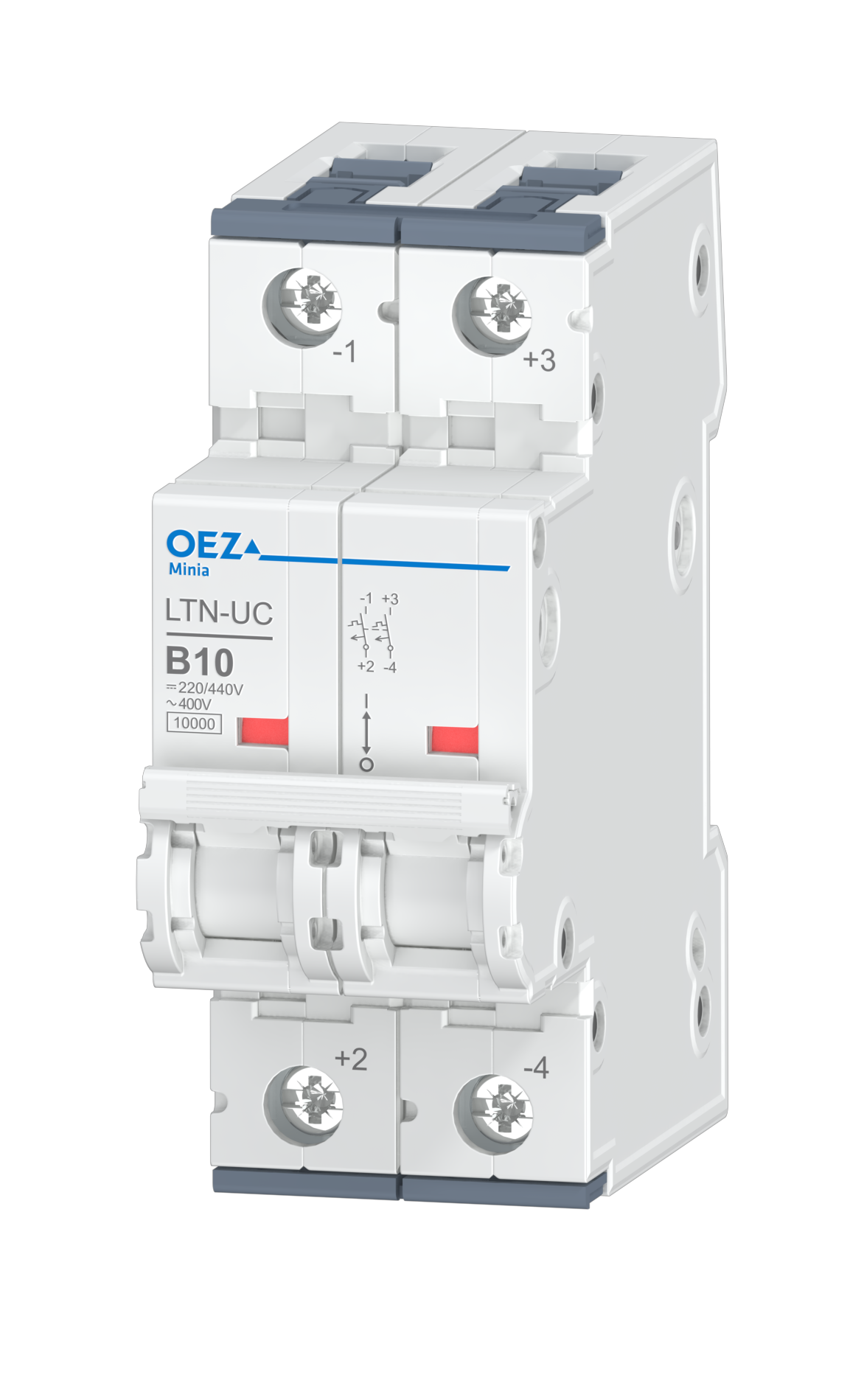

Jističe řady LTN můžete použít ve stejnosměrných aplikacích do maximálního provozního napětí 72 V DC/jištěný pól. Pro vyšší stejnosměrná napětí se používají jističe LTN-UC, a to 1pólové do DC 220 V a 2pólové do DC 440 V, přičemž je nutné dodržet polaritu připojení vyznačenou na jističích.

Standardní chrániče musejí podle normy ČSN EN 61 008-1 vypnout při svém jmenovitém reziduálním proudu do 300 ms, při jeho 2násobku do 150 ms, při jeho 5násobku do 40 ms. Toto platí i pro chrániče typu G, které nesmějí vypnout min. 10 ms. Selektivní chrániče mají hodnoty vypínací doby vyšší.

Podrobnější údaje k vypínání a nevypínání chrániče najdete v kapitole na straně C42 v katalogu Modulární přístroje Minia.

Ano, většina dnešní běžné elektroniky generuje i DC poruchové proudy (spínané zdroje,..). Ty mohou zhoršit ochrannou funkci chrániče typu AC nebo dokonce tento typ chrániče vyřadit z provozu. Doporučujeme používat proudové chrániče typu A.

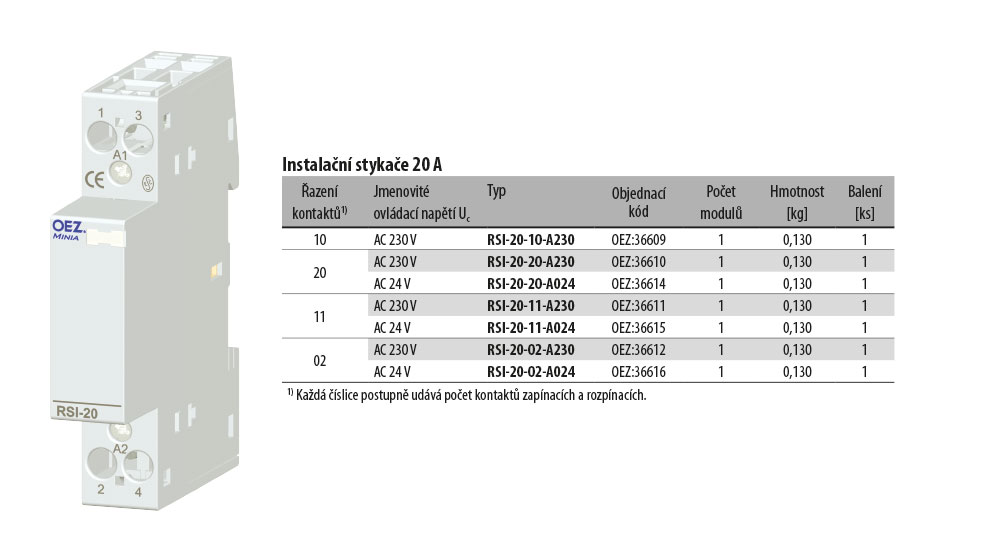

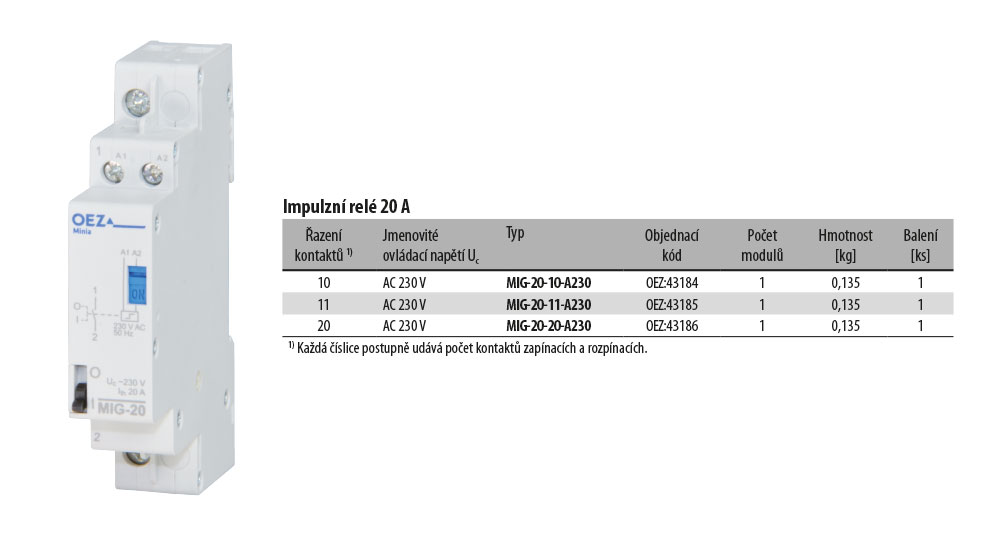

V katalogu Modulární přístroje Minia (MI01-2022-CZ) na straně F13 uvádíme max. špičkové proudy pro svítidla LED u instalačních stykačů RSI a na straně F22 u impulzních paměťových relé MIG. Uvedené hodnoty v tabulkách jsou vztaženy na jeden kontakt.

Pokud použijete max. 3 kusy stykačů RSI vedle sebe v rozváděči, kde je teplota do 40°C, nebo max. 2 kusy stykačů RSI v rozváděči s teplotou do 55°C, tak mezi nimi nemusíte nechávat mezeru vůbec. Po skupině 3 kusů (do 40°C) / 2 kusů (do 55°C) stykačů vedle sebe je potřeba vytvořit mezeru 0,5 modulu. Toto platí i pro stykače RSI-X (AC/DC), které v sepnutém stavu nevydávají „brum“.

Pro některé stykače dokonce žádné omezené není, a to až do teploty okolí 55oC v rozváděči. Jsou jimi běžné 3pólové stykače RSI-A 25 A, 40 A, 63 A s ovládacím napětím AC. Při jejich použití v jakémkoliv počtu není mezi nimi potřeba žádná mezera.

Podrobné informace ke stykačům RSI naleznete v kapitole F v katalogu Modulární přístroje Minia.

Ano, většina dnešní běžné elektroniky generuje i DC poruchové proudy (spínané zdroje,..). Ty mohou zhoršit ochrannou funkci proudového chrániče typu AC nebo dokonce tento typ chrániče vyřadit z provozu. Doporučujeme použití proudových chráničů typu A.

Jednoduše podle barvy páčky. 6 kA řada má tmavě šedou páčku a 10 kA řada světle šedou shodnou s barvou přístroje.

Je potřeba zvolit takový typ chrániče, jaký předepisuje výrobce tepelného čerpadla. Pokud tepelné čerpadlo obsahuje frekvenční měnič, tak pravděpodobně výrobce předepisuje chránič typu F.

Naše modulární proudové chrániče a jističochrániče jsou napěťově nezávislé, nemají předepsaný směr zapojení.
