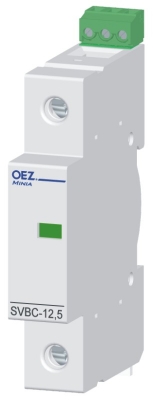

SVBC Kombinované svodiče bleskových proudů a přepětí - typ 1 + typ 2

Katalogová dokumentace

Parametry

Příslušenství

Certifikační značky

Jmenovité napětí	230 V a.c.
Nejvyšší trvalé provozní napětí AC	275 V a.c.
Impulzní proud (10/350) - vrcholová hodnota	12,5 kA
Jmenovitý výbojový proud (8/20)	20 kA
Jmenovitý kmitočet	50 ÷ 60 Hz
Napěťová ochranná hladina	<1,5 kV
Max. předřazená pojistka	160 A
Klasifikace přepěťových ochran podle ČSN EN 61643-11	T1+T2
Krytí	IP20
Vodič tuhý max.	35 mm2
Vodič ohebný max.	25 mm2
Teplota okolí min.	-40 °C
Teplota okolí max.	80 °C
ČSN EN 61643-11
IEC 61643-1
VDE 0675-6

Propojovací lišty	G1L-50-16-L, G1L-65-16-L, G1L-1000-16-L, S1L-.., S2L-.., S3L-.., S4L-..
Připojovací nástavce	AS-.., CS-FH000-.., N3x10-FH000



Technická podpora

+420 465 672 190
minia.cz@oezcom

pracovní dny: 9:00-15:00

Katalogy

Prohlášení o shodě

Certifikáty

Návody

• Základní katalog - 4758-Z01/11 (650,93 kB)

• Prohlášení o shodě (45,35 kB)

• Svodič bleskových proudů - SVBC-50-N (313,6 kB)
• Svodič bleskových proudů - SVBC-12,5-1 ; SVBC-12,5-1-S (381,84 kB)
